Лет так 20 тому назад ко мне обратились с просьбой изготовить звуковой сигнализатор заполнения бака водой. Ничего лучше, чем звуковой генератор с запуском от простейшего сенсора, я не придумал. Все воплотилось в металл и успешно работает до сих пор.
И вот сегодня меня озадачили изготовлением нескольких электронных телеграфных ключей для ребят с детской «коллективки» UB3T. Собственно, со схемой ключа вопросов не возникло. Самая лучшая, которая мне известна - схема Дроздова RA3AO.
А с манипуляторами проблема - покупать дороговато, копаться с механикой я не любитель. И тут я вспомнил про применяемый ранее сенсор. А почему не попробовать?
Схема получилась следующая:
Схема настолько простая, что пояснять принцип работы не имеет смысла.
Макет делал из того, что было под рукой. Резистор - несколько десятков килоом. Величина не критична. Это защита от базового тока в случае замыкания «струн» сенсора. Транзисторы КТ315. Коллектор второго транзистора подключается к плате электронного ключа вместо манипулятора. Всего сенсоров два - один на канал формирования точек, другой – тире. Питается сенсор от схемы ключа. Напряжение питания +3-12 В. При испытаниях я подавал +5 В.

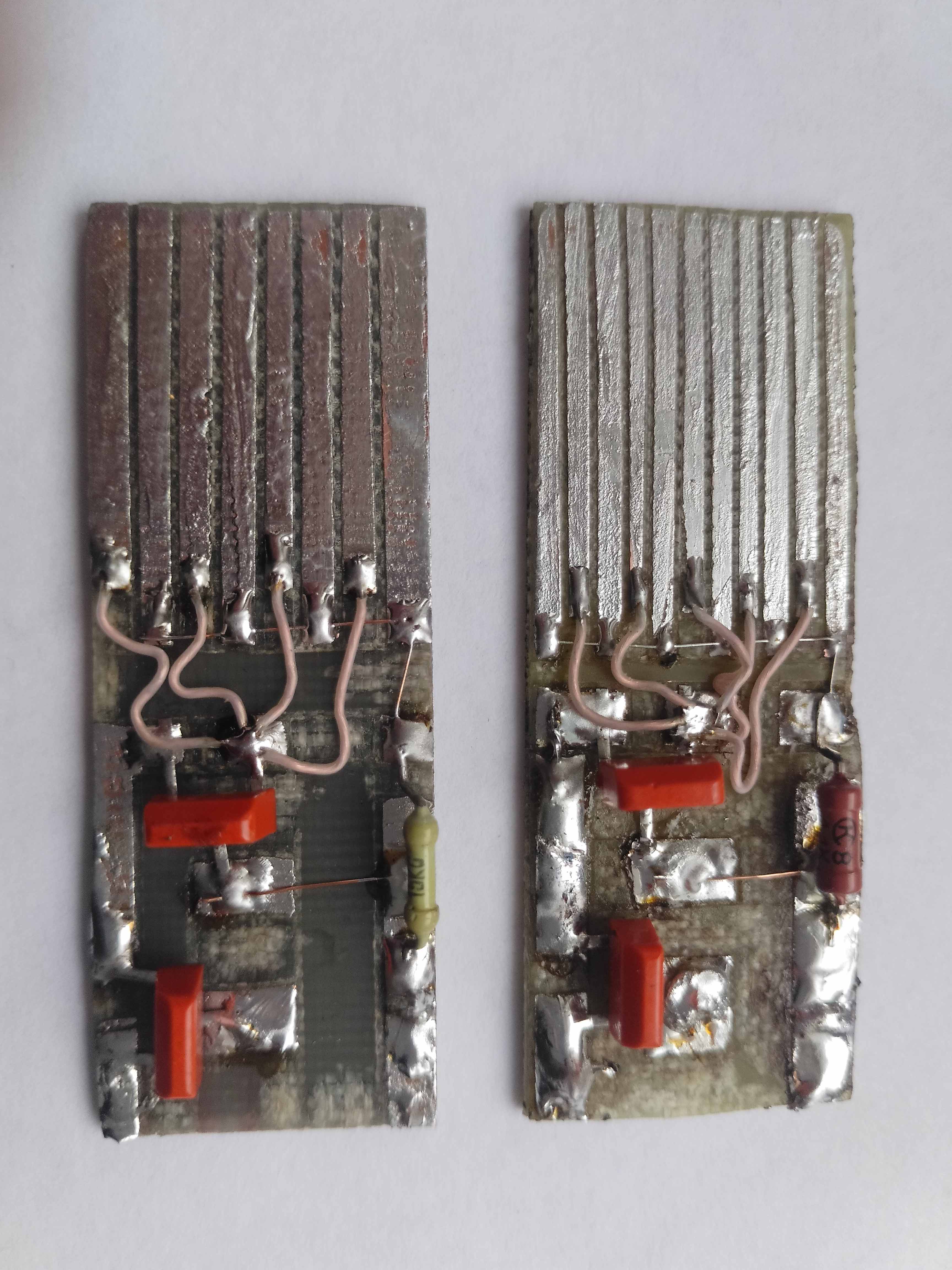

«Струны» вырезал сломанным ножовочным полотном. Так получилось быстрее, чем вытравливать.
Оба сенсора можно разместить на верхней крышке ключа:
Или на неподвижном жестко закрепленном основании из любого материала. У меня оказалось под рукой толстое оргстекло.
Сенсор испытывался со встроенным в трансивер ключом при выходной мощности 100 Вт и не слишком согласованной антенне. Наводок и сбоев не наблюдалось.
Попытался исключить из схемы резистор, что превратило сенсор в чисто емкостной. Работает также устойчиво, но теперь нет необходимости прорезать «струны». Достаточно просто двух вырезанных пластин из одностороннего фольгированного стеклотекстолита.
Буду рад, если кому-либо пригодится данная разработка.
73! Игорь RM2T
